渦法 > 気液二相流 > 単独角柱周りの流れ
鉛直上昇気泡流中（空気/水）におかれた角柱周りの流れ
・Reynolds数： 10000
・気泡の直径： 2 mm
・気泡の体積率： 0.03

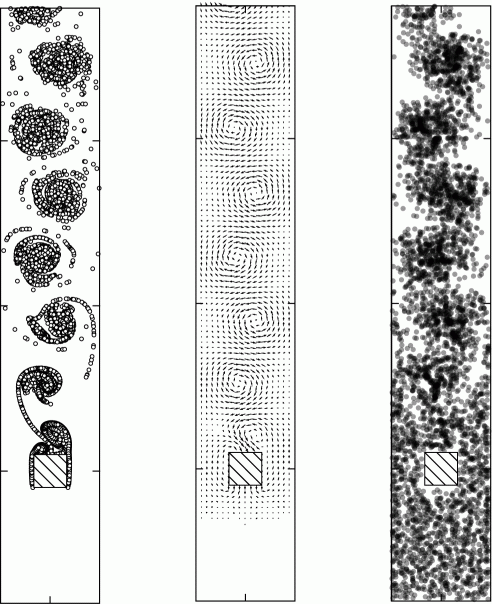

■ 渦要素，水流速度，気泡分布の時間変化
Degawa, T. and Uchiyama, T.,
Numerical simulation of bubbly flow around two tandem square-section cylinders by vortex method,
J. Mechanical Engineering Science, IMechE, 2008年, (in press).
渦法 > 気液二相流 > 直列角柱周りの流れ
鉛直上昇気泡流中（空気/水）に直列におかれた２つの角柱周りの流れ
・Reynolds数： 10000
・気泡の直径： 2 mm
・気泡の体積率： 0.03

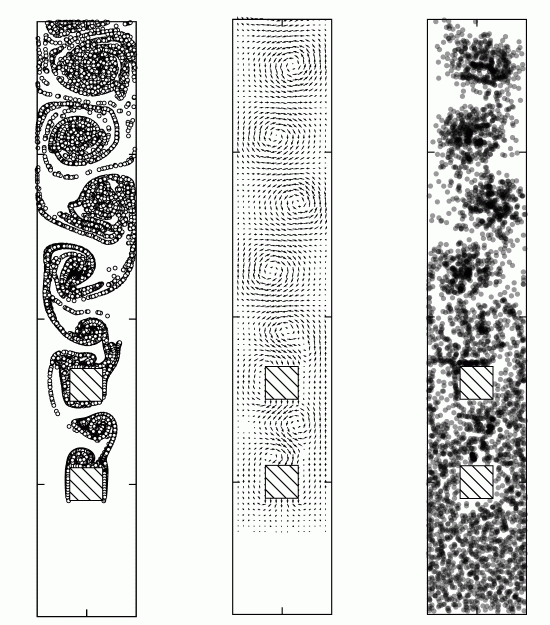

■ 渦要素，水流速度，気泡分布の時間変化
Degawa, T. and Uchiyama, T.,
Numerical simulation of bubbly flow around two tandem square-section cylinders by vortex method,
J. Mechanical Engineering Science, IMechE, 2008年, (in press).
渦法 > 気液二相流 > 気泡プルーム
矩形タンク底面から放出される気泡が誘起する気泡プルーム
・液相/気相： 水/水素
・気泡の直径： 0.12 mm
■ 気泡分布（気泡放出量 左図：0.0043 mm3/(s・mm)，右図：0.018 mm3/(s・mm)）
■ 水速度（気泡放出量 左図：0.0043 mm3/(s・mm)，右図：0.018 mm3/(s・mm)）
■ 渦要素（気泡放出量 左図：0.0043 mm3/(s・mm)，右図：0.018 mm3/(s・mm)）
出川智啓・内山知実，
渦法による平面気泡プルームの数値解析，
日本機械学会論文集，73巻727号B編，2007年，pp.703-710．
渦法 > 気液二相流 > 角柱周りの気泡プルーム
気泡プルームにおかれた角柱周りの流れ
・液相/気相： 水/水素
・気泡の直径： 0.12 mm

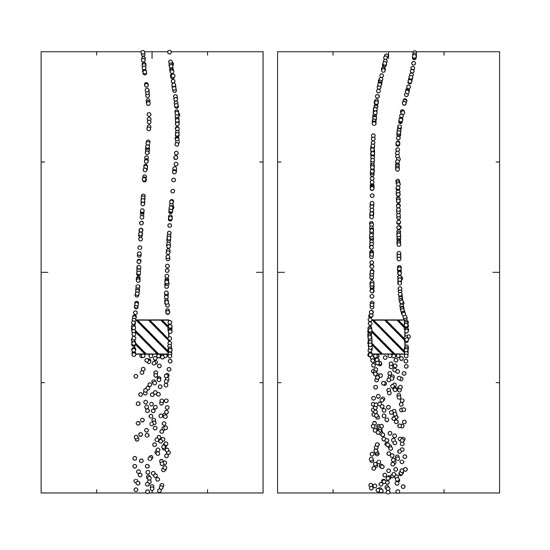

■ 気泡分布（気泡放出量 左図：0.0043 mm3/(s・mm)，右図：0.0065 mm3/(s・mm)）

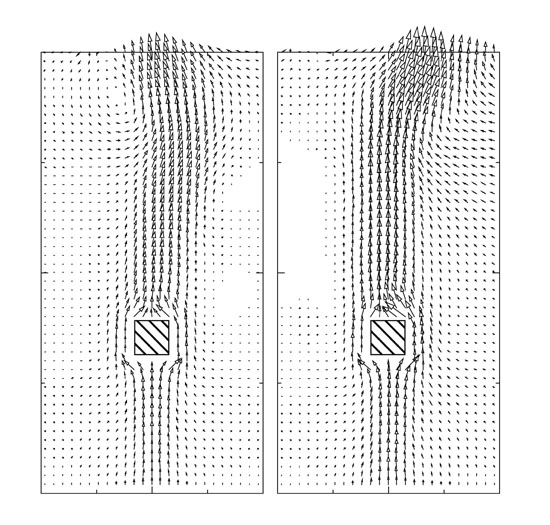

■ 水速度（気泡放出量 左図：0.0043 mm3/(s・mm)，右図：0.0065 mm3/(s・mm)）
出川智啓・内山知実，
角柱周りの気泡プルームの渦法解析，
混相流研究の進展２，2007年，pp.149-156．
渦法 > 気液二相流 > 翼周りの気泡流

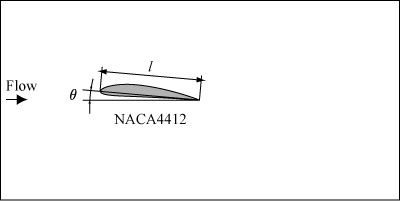

気泡流中におかれた単独翼周りの流れ
・Reynolds数： 250000
・気泡体積率： 0.048
・気泡直径： 1 mm
・弦長： 100 mm

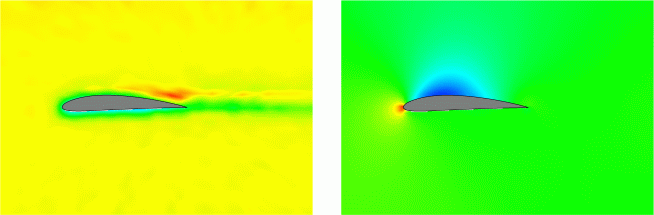

■ 迎角が0 degの場合（左図：気相体積率，右図：圧力）

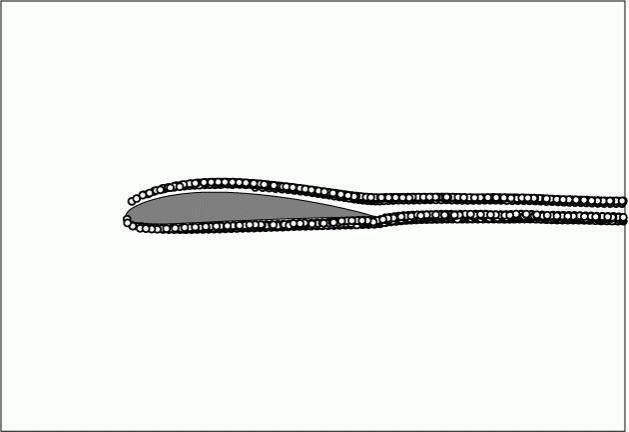

■ 迎角が0 degの場合の渦要素

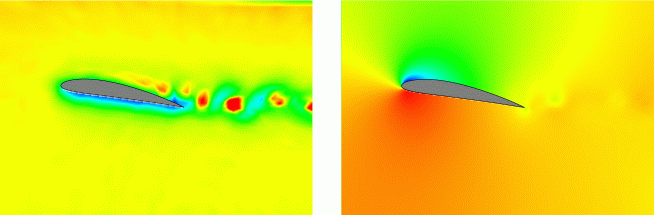

■ 迎角が10 degの場合（左図：気相体積率，右図：圧力）

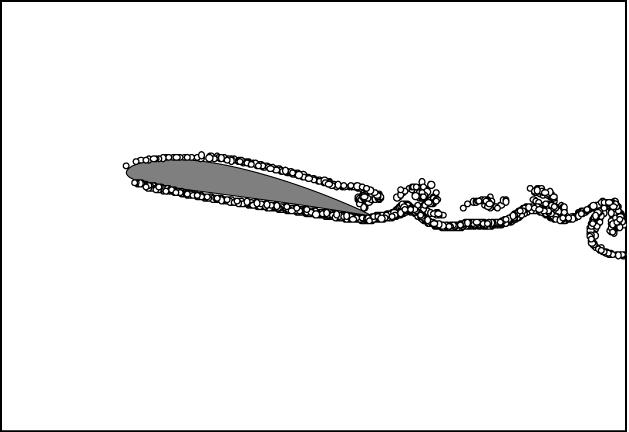

■ 迎角が10 degの場合の渦要素
Uchiyama, T. and Degawa, T.,
Vortex Simulation of the Bubbly Flow around a Hydrofoil,
Int. J. Rotating Machinery, Vol.2007，2007年，Article ID 72697, 9 pages.

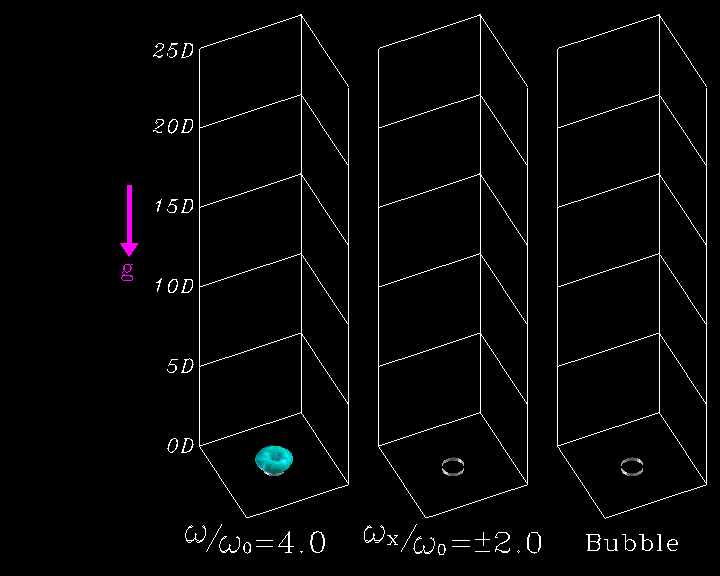

渦法 > 気液二相流 > 気泡噴流
円形ノズルから噴出する気泡を含む噴流
・Reynolds数： 13000
・気泡直径： 0.5 mm
■ ランダム撹乱を付加した場合
■ ランダム撹乱と軸対称撹乱を付加した場合
■ ランダム撹乱とヘリカル撹乱を付加した場合
■ ランダム撹乱と２つのヘリカル撹乱を付加した場合
Uchiyama, T.,
Three-dimensional vortex simulation of bubble dispersion in excited round jet,
Chemical Engineering Science, Vol.59, 2004年, pp.1403-1413.
